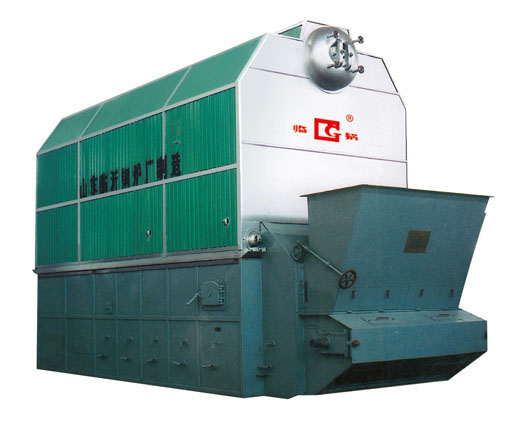

产品特点
● 锅炉本体设计双锅筒、单层布置、结构紧凑、受热面积大，锅炉受热面比同类型产品多出10%，具有出力足，安全可靠、施工周期短、安装费用低等特点。
● 炉膛内设有旋风燃烬室，降低了烟气含尘量，同时炽热的炭黑粒子进一步燃烧，提高了锅炉热效率，降低了烟气黑度，烟尘排放浓度达到一类环保地区要求。
● 炉排采用小滚子结构及边炉排片等专利技术，大大提高了锅炉运行的可靠性。
● 密闭型风室，双侧炉排调风装置，是国家保护专利技术，采用机械加工的锥面密封结构，提高了炉排调风的灵敏度。
● 该系列锅炉被机电部评为一等品，是国家级节能推广产品，山东省优秀节能产品。
● 可根据用户要求配套国家推行的分层燃烧装置及其他节能设备。
|
SZL 系列组织热水锅炉主要性能参数 |
|
锅炉型号
项目 |
SZL4.2-0.7/ 95 60 / 70 45 -AII |
SZL5.6-0.7/95/ 70-AII |
SZL7.0-1.0/115/ 70-AII |
SZL10.5-1.0/115/ 70-AII |
|
额定热功率 (MW) |
4.2 |
5.6 |
7.0 |
10.5 |
|
额定工作压力 Mpa |
0.7 |
0.7 |
1.0 |
1.0 |
|
额定出水温度℃ |
95 （ 65 ） |
95 |
115 |
115 |
|
额定回水温度℃ |
70 （ 45 ） |
70 |
70 |
70 |
|
燃烧方式 |
链条炉排 |
链条炉排 |
链条炉排 |
链条炉排 |
|
适应煤种 |
AII 、 AIII |
AII 、 AIII |
AII 、 AIII |
AII 、 AIII |
|
炉排面积 |
7.23 |
9.9 |
11.99 |
17.38 |
|
本体受热面积 m 2 |
157.6 |
240.2 |
243.2 |
324 |
|
锅炉尾部受热面积 m 2 |
/ |
/ |
174.4 |
236 |
|
满负荷运行耗煤量（ Kg/h ） |
896.6(943) |
1186.6 |
1507.6 |
2258 |
|
排烟温度℃ |
175(161) |
175 |
170 |
170 |
|
烟尘排放浓度（ mg/Nm 3 ） |
<80 |
<80 |
<80 |
<80 |
|
鉴定热效率 % |
79.2* |
79.59* |
82.17 |
82.3 |
|
最大运输尺寸（长 x 宽 x 高） |
7830x3480x3460 |
6720x3400x3540 |
8800x3230x2600 |
9900x3400x3530 |
|
最大运输重量 t |
36 |
26.4 |
30.15 |
36 |
|
安装后外形尺寸（长 x 宽 x 高） |
8370x5330x3860 |
9000x5000x5600 |
11320x3600x5400 |
13000x4500x5800 |
|
注： 1 、锅炉满负荷耗煤量按二类烟煤计算（ dw=21320KJ/kg ）
2 、所标注的“产品性能参数”如有变动以产品出厂技术文件为准。 |
|
SZL 系列组织热水锅炉主要性能参数 |
|
锅炉型号
项目 |
SZL
SZL5.6-0.7/95/70-AII(Q) |
SZL
14-1.0/115/70-AII |
SZL 10 7 - 1.0/115/70 1.25 -AII |
|
额定热功率 (MW)/ 额定蒸发量 t/h |
5.6 |
14 |
7(10) |
|
额定工作压力 Mpa |
0.7 |
1.0 |
1.0(1.25) |
|
额定出水温度℃
额定蒸汽温度℃ |
95 |
115 |
115(194) |
|
额定回水温度℃ |
70 |
70 |
70 |
|
燃烧方式 |
链条炉排 |
链条炉排 |
链条炉排 |
|
适应煤种 |
AII 、 AIII 、煤气 |
AII 、 AIII |
AII 、 AIII |
|
炉排面积 |
9.9 |
21.33 |
11.99 |
|
本体受热面积 m 2 |
240.2 |
440 |
232.3 |
|
锅炉尾部受热面积 m 2 |
/ |
233 |
52.7 |
|
满负荷运行耗煤量（ Kg/h ） |
1186 |
2938 |
1407 （ 1507.3 |
|
排烟温度℃ |
175 |
170 |
195 （ 170 |
|
烟尘排放浓度（ mg/Nm 3 ） |
<80 |
<80 |
<80 |
|
鉴定热效率 % |
79.59* |
82.5 |
78.28( 水炉 76.75) |
|
最大运输尺寸（长 x 宽 x 高） |
6720x3400x3540 |
10700x3550x3400 |
7570x3230x3540 |
|
最大运输重量 t |
26.4 |
41 |
33.3 |
|
安装后外形尺寸（长 x 宽 x 高） |
9000x5000x5600 |
14000x4730x7820 |
11800x4250x5750 |
|
注： 1 、锅炉满负荷耗煤量按二类烟煤计算（ dw=21320KJ/kg ）
2 、所标注的“产品性能参数”如有变动以产品出厂技术文件为准。 |
